ALUMINIUM-SYSTEMPROFIL
DATENBLATT PROFIL VAP30
| Gewicht | 12,64 kg/Meter |
| Werkstoff | 3.2315 – AlMgSi1 |
| Geradheit | 0,35 mm/Meter |
| Trägheitsmoment Ix | 1.024,91 cm4 |
| Trägheitsmoment Iy | 333,73 cm4 |
| Maximale Länge eines Stücks | 7.000 mm (verbindbar) |
| Behandlung | Optional |

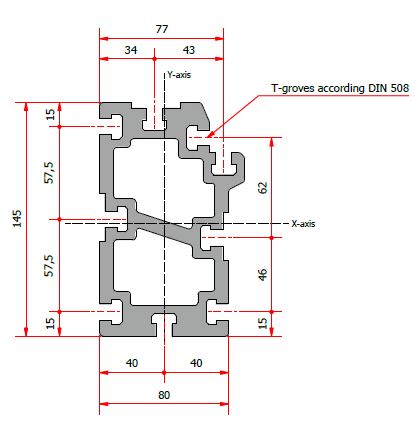

| T-Nutenstein | DIN 508 M8 |
DOWNLOADS

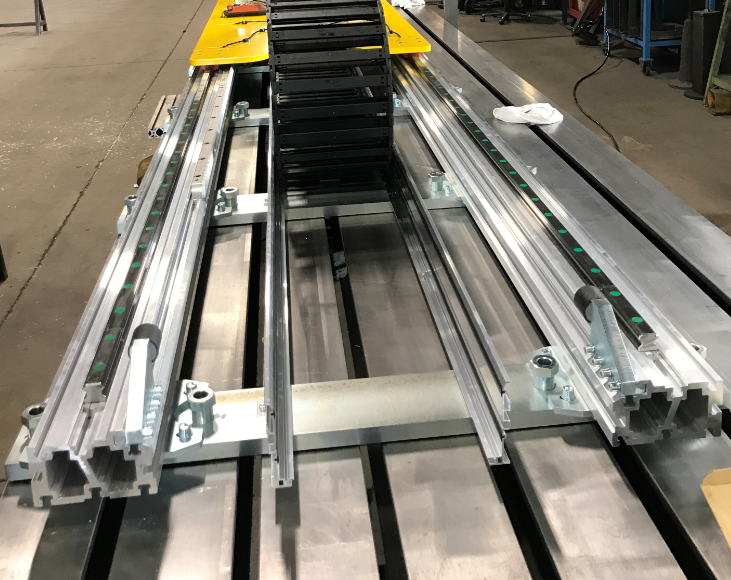

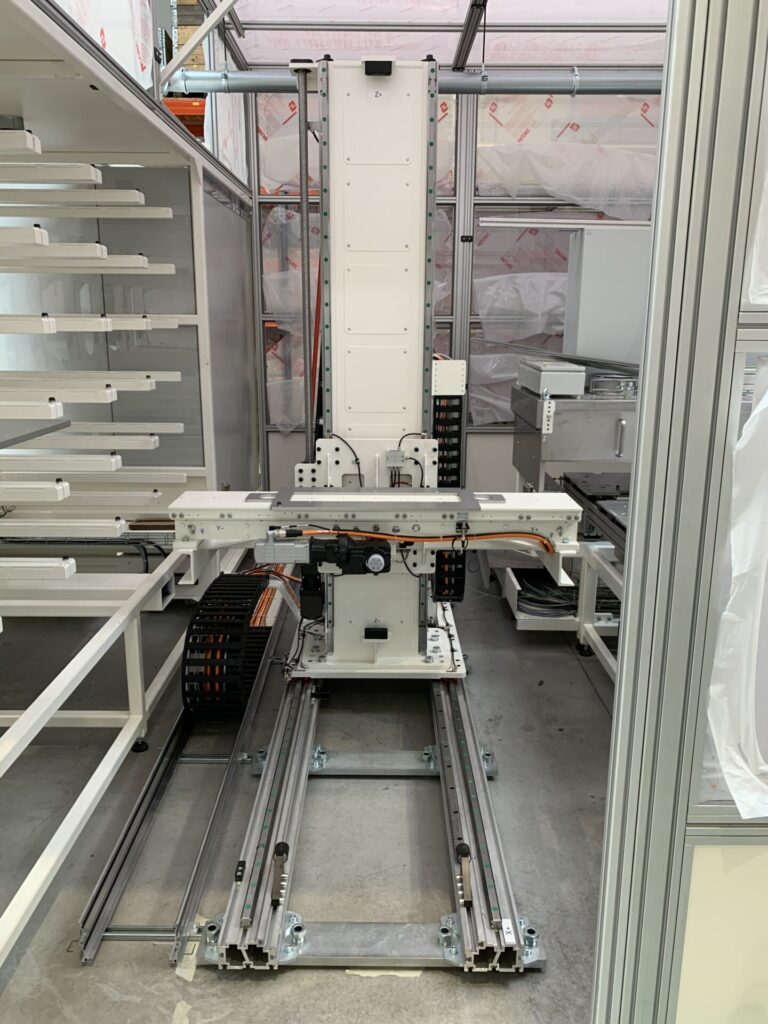

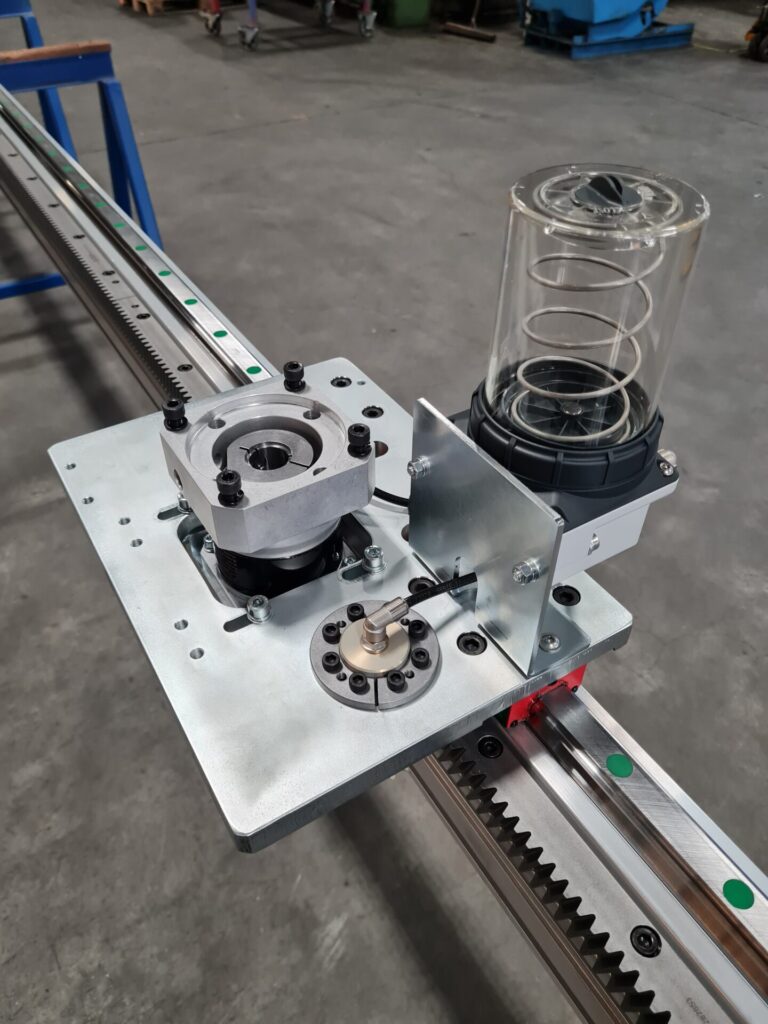

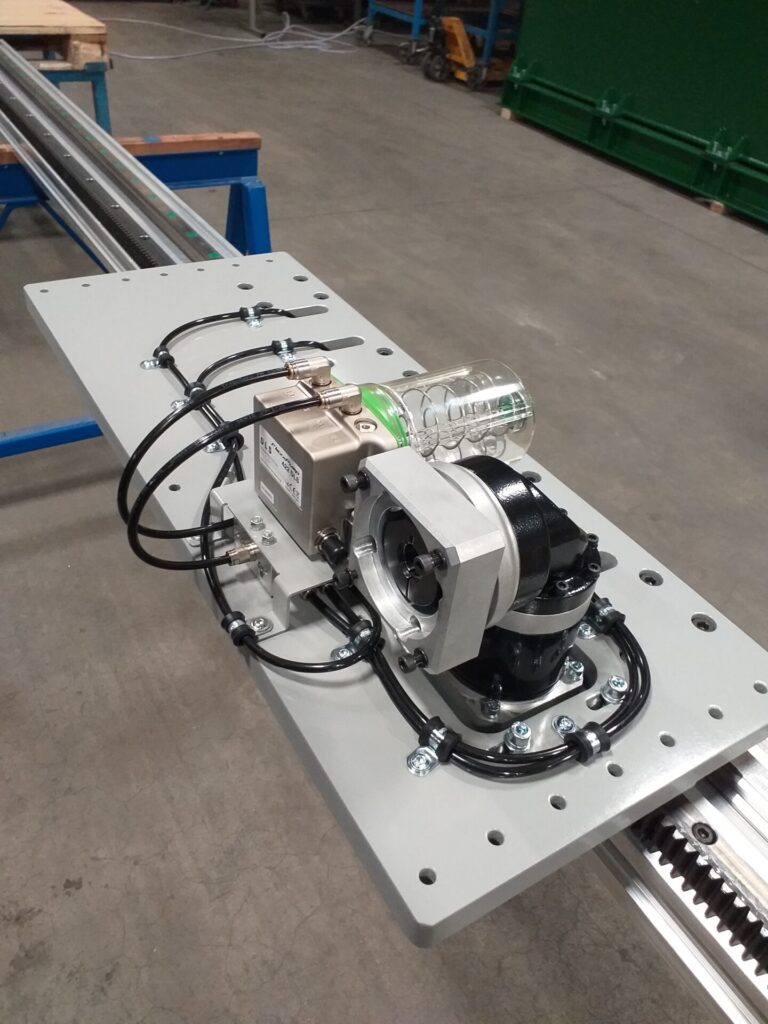

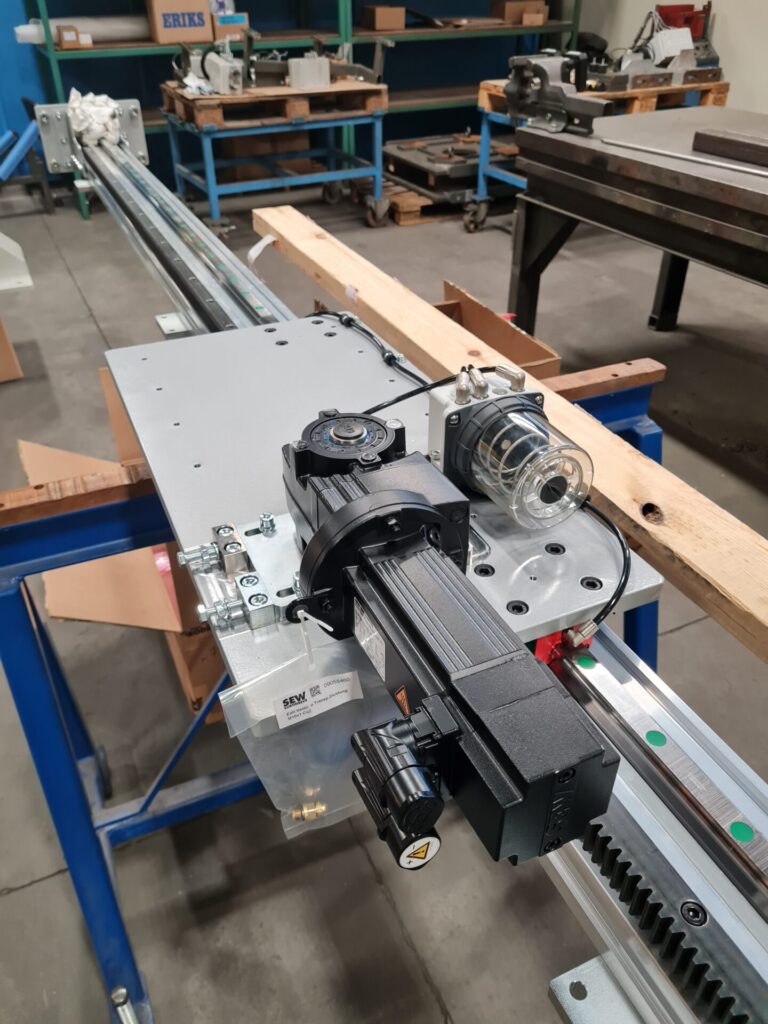

BESTEHENDE BAUGRUPPEN

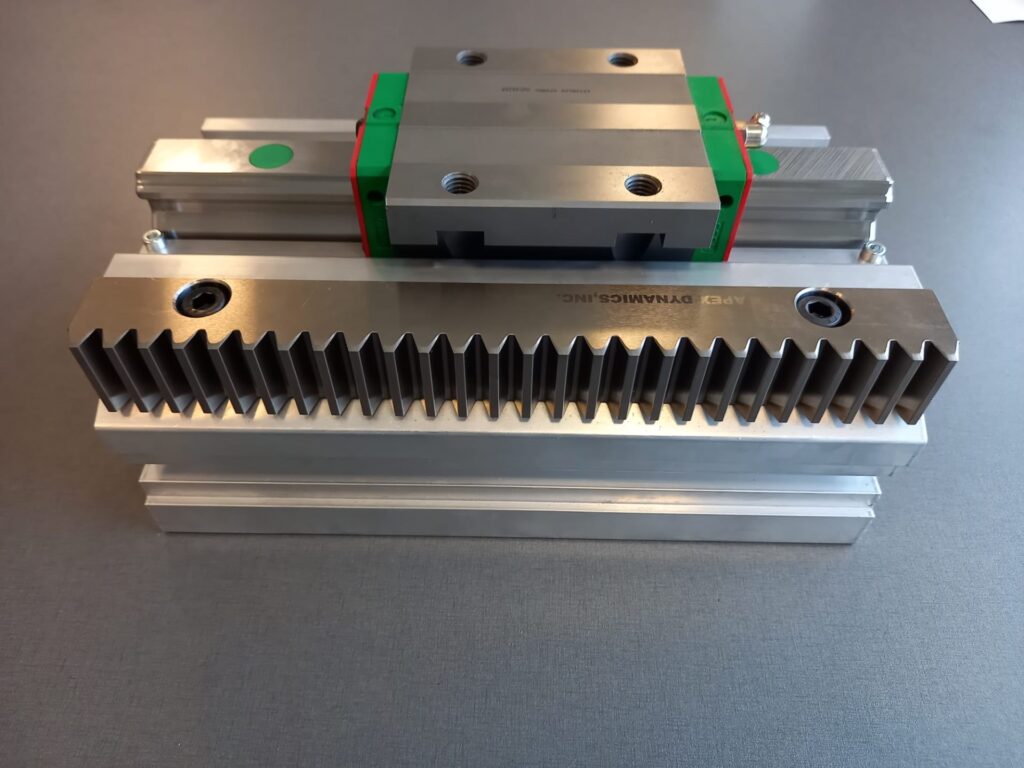

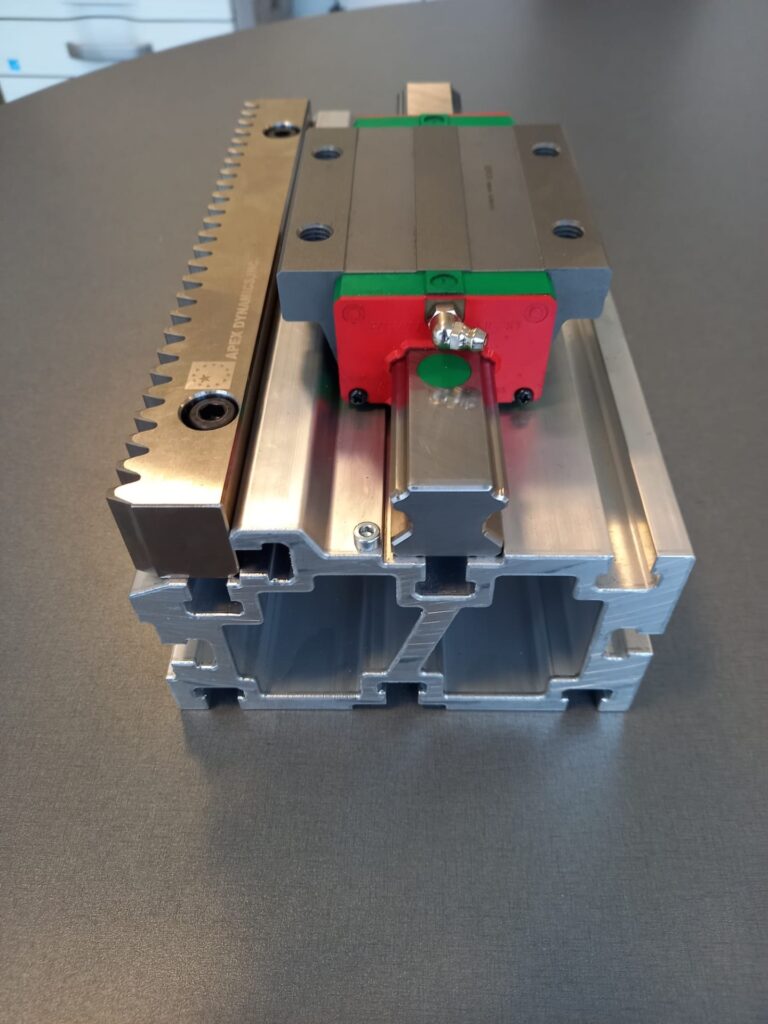

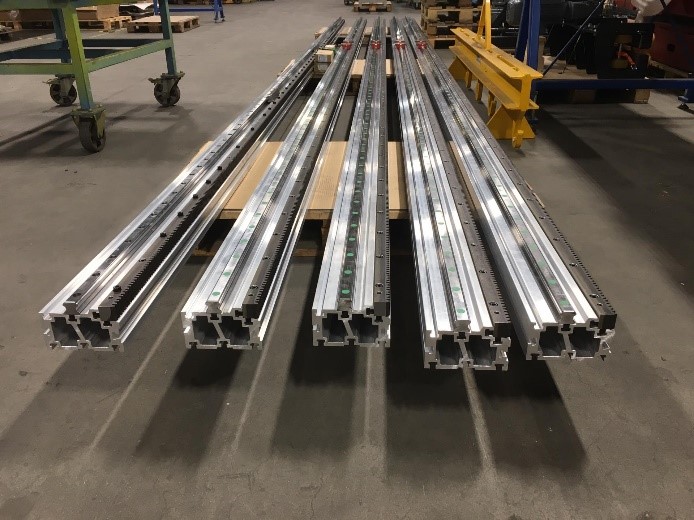

VON VAP30 MIT HIWIN-FÜHRUNGSSCHIENEN HGR30R UND ATLANTA-ZAHNSTANGEN M3
Das Profil ist nur als montierte Einheit erhältlich.
EXTRAS
- T-Nutensteine DIN 508 M8 für die Montage verfügbar (pro 50)
- Ritzel
- Atlanta gerade verzahntes System: 24 98 320
- Atlanta schräg verzahntes System: 24 99 320
- Montageblöcke BC 03002
OPTIONEN AUF ANFRAGE
- Anschlagpuffer
- Verbindungselemente zwischen 2 parallelen Profilen
- Oberflächenbehandlungen
- Eloxalbeschichtung des Aluminiumprofils
- Beschichtung der HIWIN-Schienen: CZS oder CTS
- Gerade verzahnte Zahnstange oder schräg verzahnte Zahnstange (M3)
- Beschichtung auf Anfrage
- Führungsschienen und Zahnstangen anderer Marken auf Anfrage
HORIZONTAL – AUFBAU A

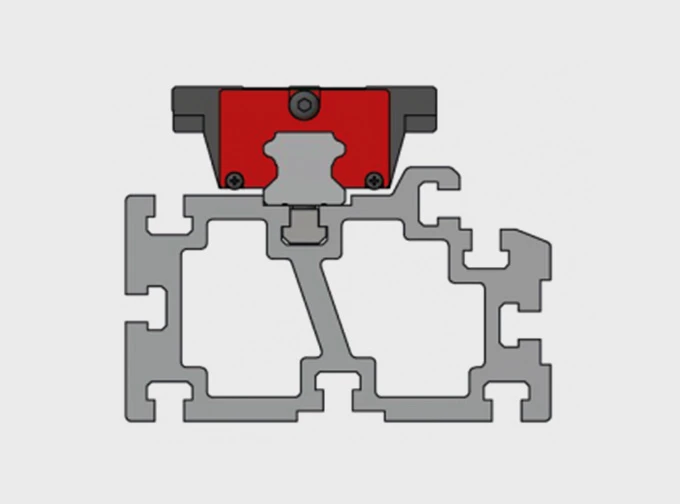

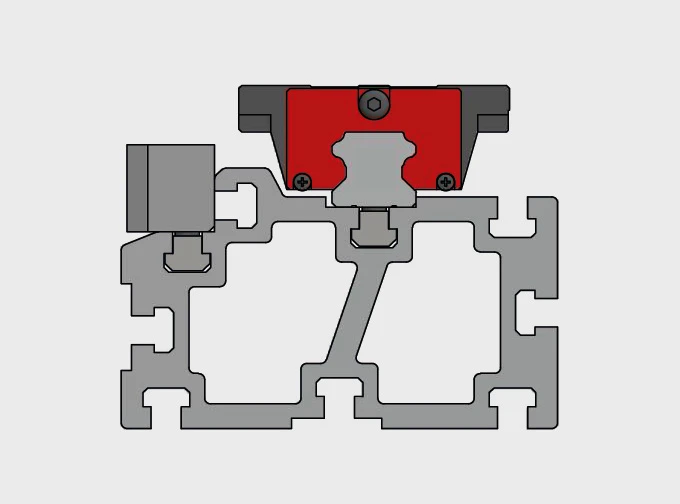

VAP30HA
HORIZONTAL – AUFBAU B

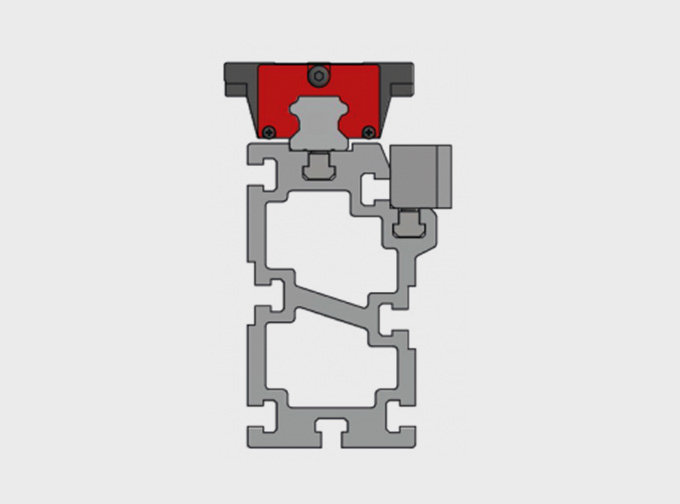

VAP30HB

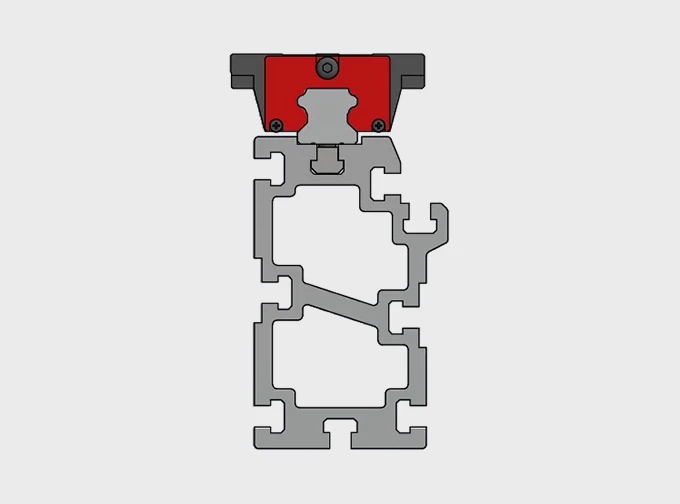

VERTIKAL – AUFBAU A
VAP30VA
VERTIKAL – AUFBAU B
VAP30VB
VERTIKAL – AUFBAU C

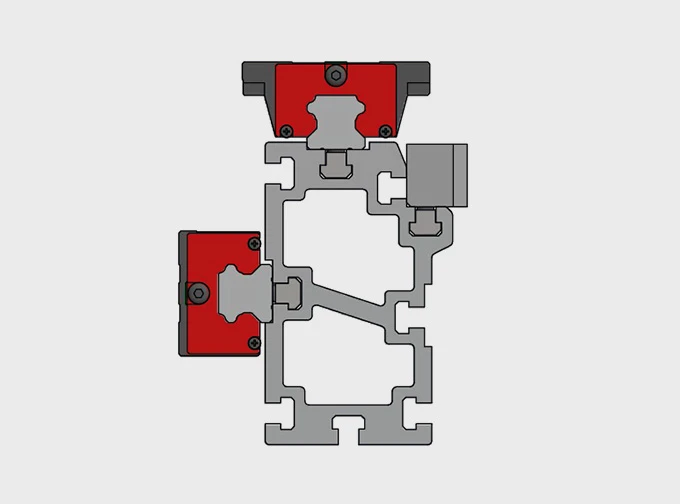

VAP30VC
